產品說明：

Mini LED是指尺寸在100μm量級的LED芯片，尺寸介于小間距LED與Micro LED之間，是小間距LED進一步精細化的結果。其中小間距LED是指相鄰燈珠點間距在2.5 毫米以下的LED 背光源或顯示產品。

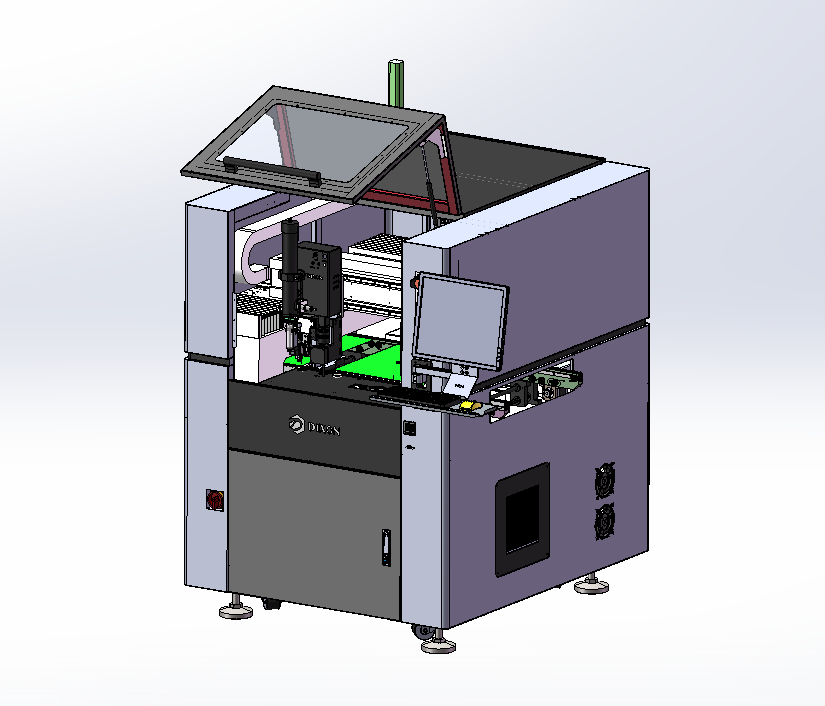

該點膠機專門為L(zhǎng)ED燈條（LED Bar）的Lens組裝的點膠應用而開發的全自動在線式噴射點膠系統，擁有廣泛而成熟的實際客戶群體，帶給客戶實實在在的豐厚收益。SURPASS在全國建立了廣泛的支持與服務網絡，為客戶的開發，制造和產品創新，提供完整的過程解決方案。

應用范圍：

LED燈條點膠、熱熔膠粘接、 底部填充膠、表面貼裝、堆棧封裝、 圍壩與填充、 FPC元器件補強、增強材料等?！?/span>

產品優勢：

非接觸式噴射閥，提高點膠一致性，減少材料浪費，提升良率；顯著的高點膠效率，匹配于中高速SMT貼片速度；成熟穩定的高速運動平臺；控制軟件操作簡便，編程容易；自動視覺位置識別與補償。

產品數據：

1、外形尺寸：L=1120mm W=1328mm H=1524mm；

2、控制方式：工控機+運動控制卡

3、點膠范圍X/Y/Z(mm)：500/700/50

4、X/Y軸驅動方式：直線電機

5、Z軸驅動方式：伺服電機＋研磨絲桿＋精密直線導軌

6、運行速度X/Y/Z軸(mm/s)：0-2000/0-2000/400

7、重復精度X/Y/Z軸： ± 0.01mm

8、視覺系統：工業相機+戴爾17寸顯示器

9、膠閥數量：1個

10、膠閥類型：噴射閥

11、最小噴射量：0.002微升

12、供膠針筒：100CC

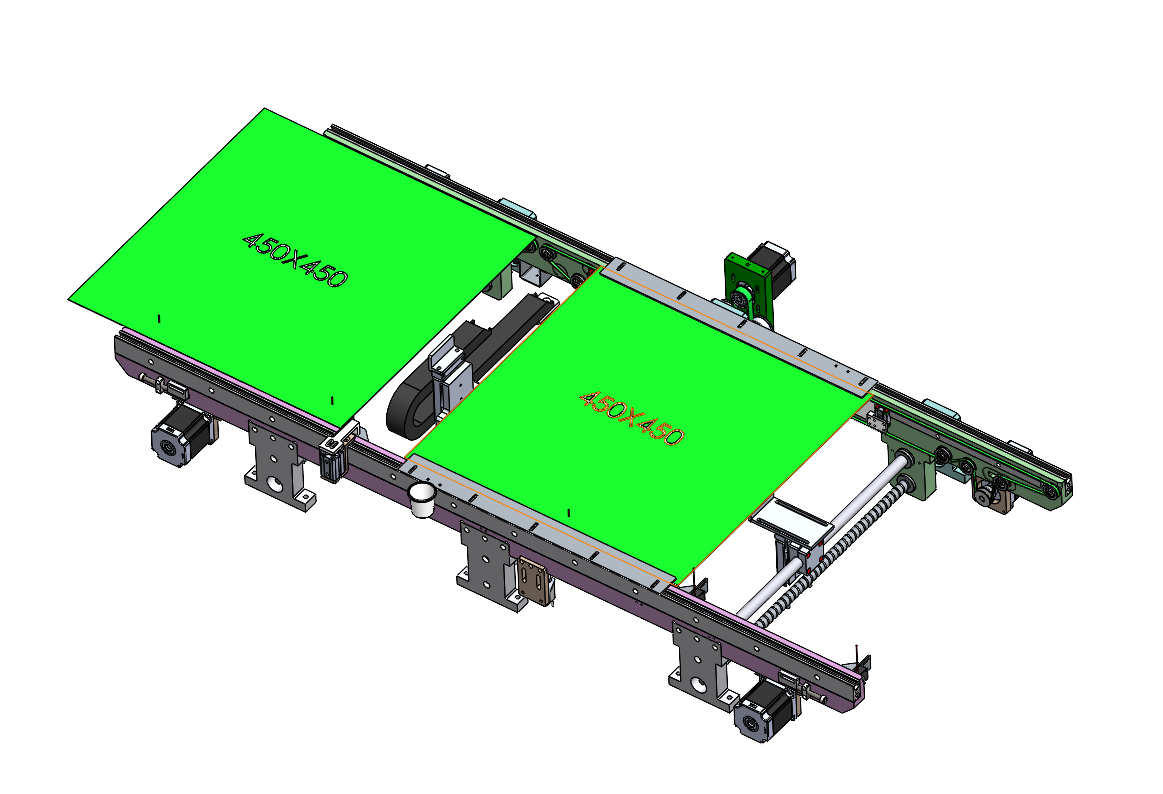

13、上料模式：自動輸送軌道

14、輸入電源：AC220V/350W

15、輸入氣源：0.4-0.8Mp

16、三色報警燈

噴膠機參數：

尺寸：長81.16 ×寬24.18×高151.85毫米

重量：270 克（9.5 盎司）

最高操作頻率：150Hz

脈沖時間：2ms

輸入電壓：24VDC

功耗：0.5Amp（峰值 5.0Amp）

操作氣壓：2—6 bar（29—87psi）

最高膠閥加熱溫度：90℃（194℉）

最高操作溫度：40℃（104℉）

最大流體壓力：6.8bar（100psi）

膠點大?。?—200nl（1—6.8oz）

粘度范圍：20—20000 Cps

與流體接觸的材料：17-4PH 不銹鋼、303 不銹鋼、碳化鎢
